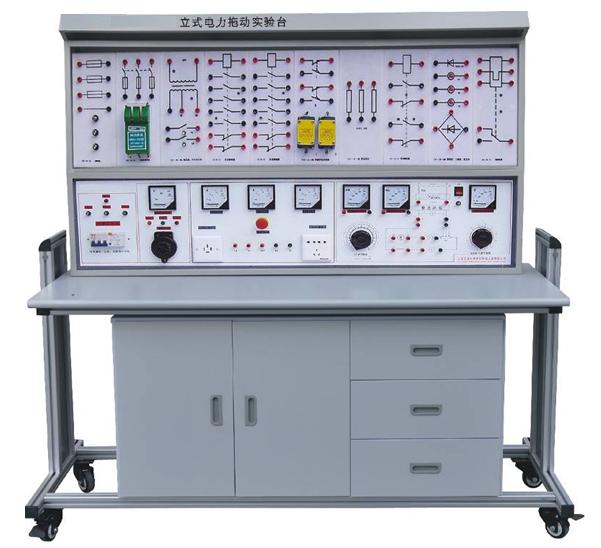

ZKL-318立式电力拖动(工厂电气控制)实验台电气设备详解

ZKL-318立式电力拖动(工厂电气控制)实验台是一款专为职业院校、技工学校及高校电气自动化、机电一体化等专业设计的综合实验设备。该实验台采用立式结构，集成了工厂电气控制中常见的电气设备与保护装置，支持学生进行电力拖动控制线路的安装、调试与故障排除实训。

一、实验台主要电气设备构成

1. 电源模块：提供三相四线制交流电源（380V/220V），并配备漏电保护、短路保护及电压指示。另设有直流稳压电源（0-24V可调），用于继电器、PLC等控制电路供电。
2. 低压电器区：安装有常见工厂电气控制电器，包括交流接触器（CJX2系列）、中间继电器、热继电器（JR36系列）、时间继电器（ST3P系列）、按钮（LA38系列）、行程开关（LX19系列）、万能转换开关等。所有电器均采用标准导轨安装，接线端子外露，便于学生接线与测量。
3. 电机区：配备三相异步电动机（Y系列，功率通常为0.75kW或1.1kW），可进行星-三角启动、正反转、能耗制动、反接制动等典型拖动实验。
4. 测量仪表区：设有交流电压表、交流电流表、功率表及转速表，用于监测实验过程中的电气参数与电机转速。
5. 实训面板：采用橘红色环氧树脂覆铜板，丝印有电气原理图符号和接线端子，学生可根据原理图在面板上进行导线连接。

二、电气设备的技术参数

• 工作电源：三相AC 380V±10% 50Hz；单相AC 220V±10% 50Hz。
• 直流电源：DC 0-24V可调，输出电流2A，具有过载保护。
• 接触器：AC 220V/380V线圈电压，额定电流10A、20A等。
• 热继电器：整定电流范围0.1-10A可调。
• 时间继电器：通电延时型，延迟范围0.1s-99h。
• 电机：三相异步电动机，额定电压380V，功率0.75kW，转速1400r/min。

三、实验项目与电气设备应用
该实验台可完成的实验项目包括：

1. 三相异步电动机点动与连续运转控制
2. 三相异步电动机正反转控制（按钮互锁、接触器互锁）
3. 三相异步电动机星-三角降压启动控制
4. 三相异步电动机能耗制动控制
5. 三相异步电动机反接制动控制
6. 双速电机控制线路
7. 顺序控制与多地控制
8. 电气故障排查与维修

在实验过程中，学生需要识别并正确使用上述电气设备，理解各设备在控制线路中的作用，掌握其接线方法、调试步骤及故障诊断技巧。

四、安全与维护注意事项
使用ZKL-318实验台时，务必遵守安全操作规程：接线前确认电源关闭；接线完毕由指导老师检查后方可通电；严禁带电接线或拆线；实验结束后应及时断开电源，整理导线与设备。定期检查电器元件动作是否可靠，清理灰尘，确保实验台处于良好状态。

ZKL-318立式电力拖动(工厂电气控制)实验台通过真实的电气设备与灵活的接线方式，实现了理论与实践的紧密结合，为培养电气控制领域的技术人才提供了可靠的实训平台。
